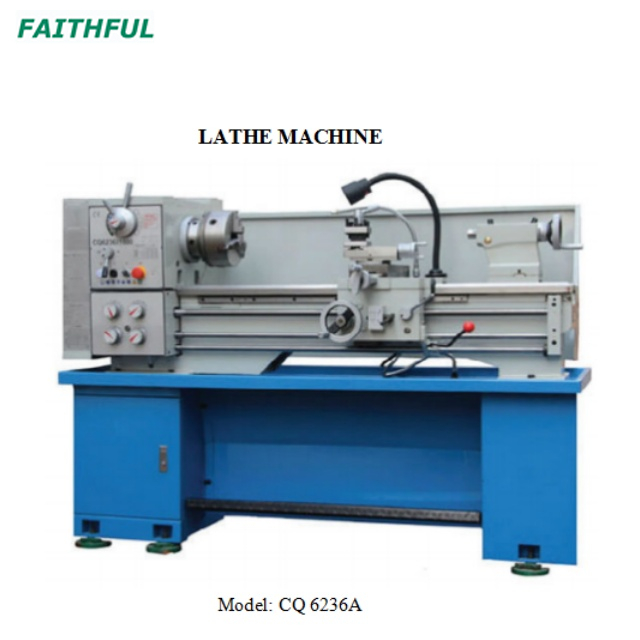

CQ 6236A
FAITHFUL
Especificación | CQ 6236A |
balancearse sobre la cama de la máquina | 360 mm |
balancearse sobre la diapositiva | 210 mm |
Distancia entre centros | 750 mm |
Longitud de giro | 700-750 mm |
Ancho de la cama | 218-260 mm |
Huso de trabajo | |
Diámetro del husillo en el rodamiento delantero | 60 mm |
Orificio del huso y la nariz | 35/38 mm |
Afiratriz de tachado según DIN 228 (acortado) | MT-5/MT-3/MT-6/MT-4 |
Max. diámetro de la placa de la cara y disco de sujeción | 315 mm |
Diapositiva de herramientas | |
Longitud de guía del carro | 350-365 |
Graduación de la escala longitudinal en la rueda manual del delantal | 0.2 mm |
Viajes de deslizamiento cruzado | 140 mm |
Graduación de la escala en el huso de diapositivas cruzadas | 0.025 mm |
Ancho de deslizamiento cruzado | 118-140 mm |
Viajes de diapositivas compuestas | 68-100 mm |
Graduación de la escala en el huso de diapositivas compuestas | 0.05 mm |
Ancho de la diapositiva superior |
110 mm |
Atiltón de cola con rueda de mano | |
Trago de plumón | 100-120 mm |
Diámetro de la manga central | 50 mm |
Taper Socket Din 228 | My3 |
Graduación de escala en la manga central | 1 mm |
Anillo de escala en el huso de stock de cola, escala | 0.05 mm |
Graduación | |
Viajes cruzados: = | 10 mm |
Número de rango de velocidad | 2x8 |
Rango de velocidad A: | (50-350) Rev/min 8 velocidades |
Rango de velocidad B | (250-2000) rev/min 8 velocidad |
Puntos de rosca con hilos BS de cambio de engranaje de cambio estándar | 4-76 T.P.I o 4-56 TPI |
Todos los hilos métricos estandarizados seleccionables excepto para | 0.45 y 405 mm 0.25-16 mm |
Tornillo de plomo | 6 mm |
Nivel de potencia de sonido según DIN | 45635-16Max 93 dB (a) |
Especificación | CQ 6236A |
balancearse sobre la cama de la máquina | 360 mm |
balancearse sobre la diapositiva | 210 mm |
Distancia entre centros | 750 mm |
Longitud de giro | 700-750 mm |
Ancho de la cama | 218-260 mm |
Huso de trabajo | |
Diámetro del husillo en el rodamiento delantero | 60 mm |
Orificio del huso y la nariz | 35/38 mm |
Afiratriz de tachado según DIN 228 (acortado) | MT-5/MT-3/MT-6/MT-4 |
Max. diámetro de la placa de la cara y disco de sujeción | 315 mm |
Diapositiva de herramientas | |
Longitud de guía del carro | 350-365 |
Graduación de la escala longitudinal en la rueda manual del delantal | 0.2 mm |
Viajes de deslizamiento cruzado | 140 mm |
Graduación de la escala en el huso de diapositivas cruzadas | 0.025 mm |
Ancho de deslizamiento cruzado | 118-140 mm |
Viajes de diapositivas compuestas | 68-100 mm |
Graduación de la escala en el huso de diapositivas compuestas | 0.05 mm |
Ancho de la diapositiva superior |
110 mm |
Atiltón de cola con rueda de mano | |
Trago de plumón | 100-120 mm |
Diámetro de la manga central | 50 mm |
Taper Socket Din 228 | My3 |
Graduación de escala en la manga central | 1 mm |
Anillo de escala en el huso de stock de cola, escala | 0.05 mm |
Graduación | |
Viajes cruzados: = | 10 mm |
Número de rango de velocidad | 2x8 |
Rango de velocidad A: | (50-350) Rev/min 8 velocidades |
Rango de velocidad B | (250-2000) rev/min 8 velocidad |
Puntos de rosca con hilos BS de cambio de engranaje de cambio estándar | 4-76 T.P.I o 4-56 TPI |
Todos los hilos métricos estandarizados seleccionables excepto para | 0.45 y 405 mm 0.25-16 mm |
Tornillo de plomo | 6 mm |
Nivel de potencia de sonido según DIN | 45635-16Max 93 dB (a) |
